مقدمه
ایمپلر ۳ پره یکی از اجزای حیاتی و پرکاربرد در پمپهای سانتریفیوژ است که به واسطه طراحی منحصربهفرد خود، تعادلی ایدهآل بین عملکرد مطلوب، راندمان بالا و هزینه تولید مقرون به صرفه ارائه میدهد. این نوع ایمپلر به علت داشتن تعداد پره محدود، مزایای خاصی مانند کاهش لرزش، افزایش عمر مفید و کنترل بهتر جریان سیال را به همراه دارد. در این متن بهصورت مفصل به معرفی کامل ایمپلر ۳ پره، انواع مختلف آن، ویژگیها، مشخصات فنی، کاربردهای متفاوت، مزایا و معایب، جنس و فرآیند تولید، نکات حیاتی در نصب صحیح، دستورالعملهای مهم هنگام خرید و اصول نگهداری موثر آن خواهیم پرداخت.

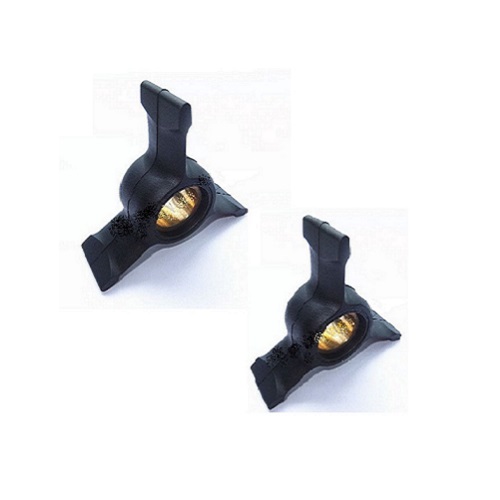

معرفی ایمپلر ۳ پره
ایمپلر ۳ پره قطعهای چرخشی و مهم داخل پمپهای سانتریفیوژ است که دارای سه پره اصلی میباشد. این قطعه مستقیماً انرژی مکانیکی حاصل از موتور را به سیال منتقل میکند و باعث افزایش فشار و جریان سیال میشود. وجود سه پره نسبت به تعداد بیشتر در طراحیهای مشابه، منجر به کاهش تلاطم سیال، همگنی جریان، کاهش لرزشهای ناخواسته و سادهتر شدن ساختار مکانیکی میشود که در بسیاری از کاربردهای صنعتی مزیتی مهم به شمار میآید.
انواع ایمپلر ۳ پره
ایمپلر ۳ پره در مدلهای متنوعی تولید میشود که تفاوت اصلی آنها عمدتاً در ساختار پرهها و صفحات پوششی است:
– ایمپلر بسته (Closed 3-Blade Impeller):
دو صفحه پوشاننده در جلو و عقب پرهها دارد که باعث ایجاد جریان منظمتر، افزایش راندمان و کاهش تلفات میشود و بیشتر برای سیالات تمیز و کمخورنده مناسب است.
– ایمپلر نیمهباز (Semi-Open 3-Blade Impeller):
دارای صفحه عقب است ولی قسمت جلو باز بوده و اجازه عبور بهتر ذرات جامد ریز یا سیالات نیمهکثیف را میدهد؛ معمولا در صنایع آب و فاضلاب کاربرد دارد.
– ایمپلر باز (Open 3-Blade Impeller):
پرهها بدون هیچ صفحه پوششی هستند و استفاده اصلی آن در سیالات غلیظ، ساینده و دارای ذرات بزرگ است.
– ایمپلر ۳ پره با پرههای خمیده
پرهها ممکن است به سمت جلو (Forward Curved) یا عقب (Backward Curved) خمیده شوند که ویژگیهای جریان، فشار و توان مصرفی را تغییر میدهد.
ویژگیهای ایمپلر ۳ پره
– تعادل دینامیکی بالا
طراحی سه پره به دلیل تقارن، باعث کاهش ارتعاشات، لرزش و فرسایش ناخواسته میشود و نتیجه آن عملکرد پایدارتر است.
– راندمان مطلوب
در شرایط طراحی بهینه، سه پره تعادل خوبی بین انرژی منتقل شده و مصرف انرژی ایجاد میکند و راندمان کل سیستم را افزایش میدهد.
– ساختار ساده و اقتصادی
تعداد پره کمتر باعث کاهش مواد مصرفی، وزن کمتر و فرآیند تولید سریعتر و مقرونبهصرفهتر میشود.
– کاهش احتمال گرفتگی
فضای کافی بین پرهها امکان عبور آزادانه سیال و ذرات معلق نسبت به ایمپلرهای پر پره را فراهم میکند.
– تنوع کاری بالا
با انتخاب نوع باز یا بسته بودن پرهها، میتوان ایمپلری برای سیالات مختلف اعم از تمیز، نیمهکثیف یا ساینده طراحی کرد.
مشخصات فنی ایمپلر ۳ پره
– قطر: از چند سانتیمتر تا بیش از یک متر بسته به کاربرد و نوع پمپ
– سرعت دوران: معمولاً تا 3600 دور بر دقیقه، با امکان تغییر براساس طراحی
– ظرفیت دبی: از چند ده متر مکعب بر ساعت تا چند صد متر مکعب بسته به اندازه
– فشار کاری: از چند بار تا بیش از ۳۰ بار، متناسب با نوع کاربری و طراحی مهندسی
– وزن: وابسته به جنس و ابعاد، معمولاً از چند کیلوگرم تا چند صد کیلوگرم متغیر است
– ضریب بالانس دینامیکی: کمتر از 5 گرم بر سانتیمتر مطابق استاندارد ISO برای اطمینان از عملکرد روان و بدون لرزش
کاربرد و مزایا
کاربردها:
– پمپهای آب و فاضلاب در صنایع و ساختمانها
– انتقال سیالات در صنایع نفت، گاز و پتروشیمی
– سیستمهای تهویه و خنککننده HVAC
– صنایع کشاورزی و آبیاری
– انتقال مواد شیمیایی غیرویسکوز
– تصفیه آب و فاضلاب شهری و صنعتی
مزایا:
– سهولت در تولید و نگهداری
– کاهش لرزش و استهلاک سیستم
– قابلیت تحمل بارهای دینامیکی بالا
– یکنواختی جریان خروجی
– هزینه اولیه و نگهداری پایینتر نسبت به ایمپلرهای چند پره
– سازگاری با انواع مدلهای پمپ
جنس و نحوه تولید ایمپلر ۳ پره
جنس رایج:
– چدن خاکستری: مقرون به صرفه، مناسب سیالات پاک
– چدن نشکن: مقاومت بهتر در برابر شوکهای مکانیکی
– فولاد ضد زنگ (304، 316): مقاومت بالا در برابر خوردگی و سایش
– آلیاژهای آلومینیوم و برنج: سبک، مناسب سیالات کم خورنده
– مواد پلیمر و کامپوزیت: در موارد خاص جهت کاهش وزن و مقاومت ویژه
فرآیند تولید:
1. طراحی CAD و شبیهسازی هیدرودینامیکی
2. ریختهگری قطعات فلزی در قالبهای دقیق
3. ماشینکاری با دستگاههای CNC برای دقت ابعادی
4. تعادل دینامیکی برای کاهش لرزش و نویز
5. پرداخت سطحی برای بهبود رفتار سیال و جلوگیری از خوردگی
6. اعمال پوششهای محافظ در صورت نیاز (کروم، نیکل، پلیمر)
نحوه نصب ایمپلر ۳ پره
نحوه نصب ایمپلر ۳ پرهنصب صحیح ایمپلر ۳ پره نقش بسیار حیاتی در عملکرد بهینه پمپهای سانتریفیوژ دارد و هر مرحله از نصب باید با دقت و رعایت اصول فنی انجام شود. پیش از نصب، ابتدا باید ایمپلر و محور پمپ به طور کامل تمیز شده و از هرگونه زنگزدگی، روغن اضافی، گرد و خاک یا هر آلودگی دیگر پاک شوند تا از ایجاد عدم تعادل یا آسیب به قطعات جلوگیری شود. سپس، ایمپلر باید به صورت دقیق و صحیح روی محور قرار گیرد و معمولاً با استفاده از پیچ، خار یا قفل فنری به صورت محکم ثابت شود تا از لغزش یا حرکت ناخواسته در حین کار جلوگیری شود.
یکی از مهمترین گامها در نصب، تنظیم فاصلهای است که به آن گپ بین ایمپلر و پوشش پمپ گفته میشود. این فاصله توسط پیچهای تنظیم یا واشرهای مخصوص کنترل میشود و تنظیم دقیق آن برای جلوگیری از برخورد پرهها با بدنه پمپ و تضمین جریان مطلوب سیال ضروری است. پس از نصب ایمپلر و تنظیم گپ، باید بالانس بودن قطعه را با دستگاههای مخصوص بررسی کرد تا لرزش و صدای اضافی در هنگام کار سیستم به حداقل برسد.
پس از اطمینان از نصب درست، پمپ باید به صورت آزمایشی و در شرایط بدون بار (بدون جریان سیال یا با فشار صفر) راهاندازی گردد. در این مرحله تمامی حرکات، لرزشها، و صدای کاری به دقت کنترل میشود و هر گونه ناهنجاری یا عدم تعادل باید بلافاصله شناسایی شده و در صورت نیاز ایمپلر مجدداً بازبینی یا تنظیم گردد.
نکات مهم در نصب
– همواره دستورالعملهای سازنده پمپ و ایمپلر را به دقت مطالعه و رعایت کنید، چرا که هر مدل و برند ممکن است نیازمند فواصل و تنظیمات مخصوص باشد.
– پیش از نصب، سلامت محور و بلبرینگها باید کاملاً بررسی شود؛ آسیب یا خرابی در این قسمتها میتواند به سرعت در عملکرد ایمپلر اختلال ایجاد کند.
– استفاده از ابزارهای دقیق و کلیدهای گشتاور جهت سفت کردن پیچها ضروری است تا پیچها بیش از حد سفت یا شل نشوند.
– همراستایی دقیق محور پمپ با موتور اهمیت فراوان دارد؛ هرگونه انحراف میتواند فشار اضافی روی ایمپلر و سایر قطعات وارد کند و عمر مفید دستگاه را کاهش دهد.
– روانکاری مناسب قسمتهایی که با هم تماس دارند مانند محور و یاتاقانها باید به دقت انجام شود تا اصطکاک کاهش یافته و عملکرد روان باشد.
– مسیر سیال باید کاملاً تمیز و بدون گرفتگی باشد، چرا که گرفتگی منجر به فشارهای غیرمعمول و آسیب به ایمپلر میشود.
نکات مهم در خرید ایمپلر ۳ پره
– مهمترین نکته انتخاب جنسی است که با نوع سیال و شرایط کاری هماهنگ باشد؛ به عنوان مثال فولاد ضد زنگ برای سیالات خورنده و چدن برای سیالات کمخورنده مناسبتر است.
– برند معتبر با گارانتی مشخص و خدمات پس از فروش قوی اولویت انتخاب است که امنیت خرید و تضمین کیفیت را فراهم کند.
– ابعاد، وزن و مشخصات فنی ایمپلر باید دقیقاً با پمپ و ماشینآلات مرتبط هماهنگ باشد تا عملکرد صحیح تضمین شود.
– قیمت ایمپلر باید متناسب با کیفیت و نوع مواد اولیه باشد؛ انتخاب تنها براساس قیمت پایین ممکن است منجر به خرابی زودرس شود.
– اطمینان از استانداردهای معتبر تولید و گذراندن تستهای صنعتی سبب افزایش اطمینان از دوام و عملکرد قطعه میشود.
– خرید از فروشندهای که امکان تامین قطعات یدکی و خدمات پس از فروش را داشته باشد اهمیت بیشتری دارد.
عوامل تاثیرگذار بر قیمت ایمپلر ۳ پره
– جنس مواد اولیه مهمترین فاکتور است؛ برای مثال ایمپلرهای ساخته شده از فولاد ضد زنگ معمولاً هزینهای چند برابر ایمپلرهای چدنی دارند به دلیل خاصیت ضدخوردگی و مقاومت بیشتر.
– طراحی و پیچیدگی پرهها نقش قابل توجهی در هزینه تولید دارد؛ پرههای خمیده یا دارای هندسه خاص نیازمند ماشینکاری پیشرفتهتری هستند.
– اندازه و وزن ایمپلر مستقیماً روی هزینه مواد اولیه و حمل و نقل تاثیرگذار است.
– وجود روکشها و پوششهای محافظ ویژه برای مقاومت در برابر سایش و خوردگی نیز هزینه را افزایش میدهد.
– هزینههای نیروی انسانی، ماشینکاریهای دقیق، و کنترل کیفیت از عوامل دیگر موثر بر قیمت هستند.
– هزینههای مرتبط با حمل و نقل، مالیاتها و نوسانات بازار فلزات و ارز نیز ممکن است قیمت نهایی را تغییر دهند.
– برند و محل تولید مانند تولید داخلی که معمولاً ارزانتر هستند نسبت به نمونههای وارداتی و برندهای جهانی در تعیین قیمت تأثیرگذارند.
نحوه نگهداری ایمپلر ۳ پره
– بررسیهای دورهای توسط کارشناسان برای شناسایی ترکها، خوردگیها و ساییدگیها از طریق بازدید بصری و ابزارهای تست غیرمخرب انجام شود.
– تمیزکاری مرتب ایمپلر از رسوبات و مواد چسبنده به وسیله روشهای مناسب شامل تمیزکاری مکانیکی (مثل برس) یا شیمیایی متناسب با جنس ایمپلر انجام شود تا عملکرد مطلوب حفظ گردد.
– شرایط محیطی نصب پمپ باید تحت کنترل مداوم باشد؛ کنترل دما و رطوبت و جلوگیری از زنگزدگی و خوردگی الکتروشیمیایی بسیار اهمیت دارد.
– روانکاری دقیق و منظم یاتاقانها و قطعات در تماس با ایمپلر طبق برنامه پیشنهادی سازنده جهت کاهش اصطکاک و افزایش عمر قطعات انجام شود.
– در صورت نیاز، تست تعادل دینامیک مجدد برای حفظ عملکرد روان و کاهش لرزشها انجام گرفته و در صورت لزوم بالانس مجدد انجام شود.
– در صورت مشاهده آسیب جدی مانند شکستگی یا تغییر شکل پرهها، ایمپلر باید فوراً تعویض شود تا دیگر قطعات پمپ دچار آسیب نشوند.
– هنگام نگهداری طولانیمدت، ایمپلر باید در مکانی خشک، خنک و دور از تابش مستقیم نور خورشید نگهداری شود تا از تغییرات فیزیکی و شیمیایی محافظت شود.
جمعبندی
ایمپلر ۳ پره با طراحی متعادل و ساختاری ساده یکی از گزینههای محبوب و کارآمد در پمپهای سانتریفیوژ است. این نوع ایمپلر به واسطه تعادل دینامیکی بالا، قابلیت عملکرد در شرایط مختلف کاری، و هزینه تولید بهینه، جایگاه ویژهای در صنایع مختلف دارد. تسلط بر نحوه نصب صحیح، انتخاب مواد مناسب، توجه به نکات دقیق هنگام خرید و نگهداری منظم، میتواند طول عمر و کارایی این قطعه حساس را به حداکثر برساند و از خرابیهای ناگهانی جلوگیری نماید. در مجموع، رعایت تمامی این نکات کلید عملکرد بهینه و افزایش بهرهوری سیستمهای پمپاژ صنعتی به شمار میآید.
