1. معرفی صفحات گیربکس دریایی

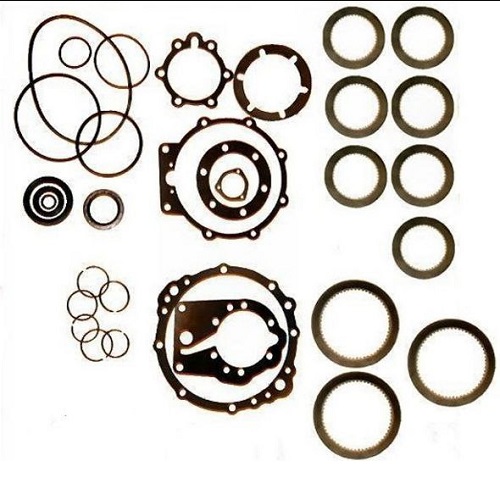

تعویض صفحات گیربکس دریایی، صفحات گیربکس دریایی از اجزای حیاتی و بسیار حساس در داخل گیربکس کشتیها و شناورها هستند که نقش کلیدی در انتقال نیرو، تنظیم گشتاور و کنترل عملکرد سیستم محرکه دارند. این صفحات در واقع بهعنوان دیسکهای اصطکاکی یا کلاچ عمل میکنند و وظیفه کنترل دقیق نیروی انتقال یافته از موتور به پروانه را بر عهده دارند. جنس این صفحات معمولاً از فولادهای خاص با آلیاژ بالا یا فلزات مقاوم در برابر سایش و خوردگی ساخته میشود تا بتوانند تحت فشارهای بسیار شدید مکانیکی و حرارتی قرار گرفته و کارکرد مستمر داشته باشند.
با توجه به شرایط سخت محیط دریایی مانند نمک موجود در هوا، رطوبت بالا و تغییرات دمایی، صفحات گیربکس در معرض سایش، خوردگی و ترکهای ریز قرار دارند. علاوه بر این، تماس مکرر و اصطکاک شدید با قطعات دیگر مانند صفحههای فشاری و دیسکهای متحرک باعث فرسودگی تدریجی آنها میشود. اگر صفحات گیربکس به موقع تعمیر یا تعویض نشوند، میتوانند باعث افت شدید عملکرد گیربکس، ایجاد لرزش، صداهای غیرمعمول و در نهایت آسیب جدی به کل سیستم انتقال نیرو شوند. بنابراین تعمیر دقیق و منظم صفحات گیربکس دریایی یک ضرورت حیاتی برای تضمین کارکرد مطمئن و ایمن کشتیها است.
2. علائم خرابی صفحات گیربکس دریایی
تشخیص به موقع خرابی صفحات گیربکس یکی از عوامل کلیدی برای جلوگیری از آسیبهای گستردهتر و هزینههای زیاد تعمیر است. علائم رایجی که نشاندهنده نیاز به بازدید و تعمیر صفحات هستند عبارتند از:
-
کاهش کارایی انتقال نیرو و لغزش کلاچ: زمانی که صفحات دچار سایش شدید میشوند، اصطکاک لازم برای انتقال کامل نیرو وجود ندارد و گیربکس دچار لغزش میشود که باعث افت توان و عملکرد موتور میگردد.
-
صدای غیرعادی: صداهای تیز، زوزه، یا صدای کوبنده هنگام تغییر دنده یا در هنگام کارکرد مداوم گیربکس، نشانه مشکلاتی در صفحات و دیگر قطعات درگیر است.
-
افزایش دمای قطعات گیربکس: سایش و اصطکاک بیش از حد باعث افزایش دمای صفحات و قطعات مجاور میشود که در صورت ادامه کار میتواند آسیبهای حرارتی شدید ایجاد کند.
-
مشاهده ترکها و خوردگی: در بازرسی بصری یا با استفاده از تستهای غیرمخرب، ترکهای ریز، فرورفتگیها، و خوردگیهای سطحی روی صفحات مشاهده میشود که نشانههای واضح فرسودگی است.
-
لرزشهای غیرمعمول در سیستم: لرزشهای شدید در گیربکس یا سیستم انتقال نیرو معمولاً به دلیل عدم هماهنگی صفحات یا آسیب دیدگی آنها رخ میدهد.
3. مراحل تعمیر صفحات گیربکس دریایی
تعویض صفحات گیربکس دریایی به دلیل حساسیت و نقش مهم آنها در سیستم انتقال نیرو، باید با دقت و دانش فنی بالا انجام شود. فرآیند کلی تعمیر شامل مراحل زیر است:
1. بازبینی دقیق
ابتدا صفحات از گیربکس جدا شده و تحت بازبینی دقیق قرار میگیرند. در این مرحله از ابزارهای دقیق اندازهگیری مانند میکرومتر، گیجهای ضخامت سنجی و تستهای غیرمخرب (NDT) مثل تست مایعات نافذ (Dye Penetrant) یا اولتراسونیک استفاده میشود تا ترکهای داخلی یا آسیبهای پنهان کشف شوند.
2. تمیزکاری کامل
تمامی صفحات بهصورت کامل از روغنها، رسوبات، آلودگیها و ذرات خارجی پاکسازی میشوند. این کار با محلولهای شیمیایی تخصصی و همچنین دستگاههای فشار قوی انجام میشود تا سطح صفحات برای ادامه عملیات تعمیر کاملاً تمیز و آماده باشد.
3. جوشکاری و ترمیم ترکها
اگر ترکهای کوچکی روی صفحات مشاهده شود، عملیات جوشکاری تخصصی با استفاده از متریال سازگار و با کیفیت بالا انجام میشود. پس از جوشکاری، عملیات سنگزنی دقیق روی سطح جوشداده شده انجام میشود تا ضخامت صفحات به حالت استاندارد بازگردد و سطح آن صاف و یکنواخت شود.
4. صیقلکاری و پولیش
برای بازگرداندن سطح صفحات به حالت اولیه و افزایش عمر کارکرد، عملیات پولیش و صیقلکاری بسیار دقیق انجام میشود. این کار باعث کاهش اصطکاک، بهبود تماس سطوح و افزایش کارایی صفحات میشود.
5. تعویض صفحات
در مواردی که خرابی صفحات شدید است و تعمیر اقتصادی یا فنی امکانپذیر نیست، صفحات معیوب با نمونههای استاندارد و اورجینال جایگزین میشوند. استفاده از قطعات اصل با کیفیت بالا، تضمینکننده عملکرد پایدار و دوام گیربکس است.
4. نکات مهم در نگهداری صفحات گیربکس
نگهداری صحیح و منظم صفحات گیربکس میتواند از بسیاری از مشکلات و هزینههای سنگین تعمیر جلوگیری کند. نکات کلیدی در این زمینه شامل موارد زیر است:
-
استفاده از روانکارهای با کیفیت: روغنها و گریسهای مخصوص با استانداردهای بالا باید به موقع و با دقت تعویض شوند تا اصطکاک و سایش صفحات به حداقل برسد.
-
بازرسیهای دورهای: انجام بازرسیهای منظم جهت تشخیص زودهنگام هر گونه علائم فرسودگی یا خرابی، از جمله بررسی ضخامت صفحات، تستهای غیرمخرب و کنترل دما.
-
اجتناب از بارگذاری ناگهانی: اعمال بارهای ناگهانی و بیش از حد روی گیربکس میتواند باعث آسیب سریع و غیرقابل جبران به صفحات شود؛ بنابراین آموزش صحیح اپراتورها در نحوه استفاده از گیربکس بسیار مهم است.
-
رعایت دستورالعملهای فنی: تمامی دستورالعملهای کارخانه سازنده درباره نصب، استفاده و نگهداری صفحات باید دقیقاً رعایت شود.
-
آموزش و آگاهی اپراتورها: افزایش دانش فنی و آگاهی کارکنان بهرهبرداری در شناخت علائم خرابی و نحوه پیشگیری از آسیبها، از مهمترین عوامل کاهش استهلاک صفحات و افزایش عمر گیربکس است.
5. انواع صفحات گیربکس دریایی و کاربرد هرکدام
صفحات گیربکس دریایی انواع مختلفی دارند که هرکدام وظایف مشخصی در عملکرد گیربکس ایفا میکنند. مهمترین انواع صفحات عبارتاند از:
-
صفحات اصطکاکی (فریکشن دیسکها): این صفحات معمولاً در بخش کلاچ گیربکس قرار دارند و با ایجاد اصطکاک لازم، انتقال نیرو از موتور به گیربکس را ممکن میسازند. جنس آنها معمولاً ترکیبی از فولاد و مواد اصطکاکی خاص است تا هم مقاومت مکانیکی و هم اصطکاک کافی فراهم شود.
-
صفحات فشار (Pressure Plates): این صفحات نیروی لازم برای فشردن صفحات اصطکاکی را تامین میکنند و نقش مهمی در تنظیم فشار تماس بین دیسکها دارند. آنها باید استحکام و دوام بالایی داشته باشند.
-
صفحات فاصلهگذار (Spacer Plates): این صفحات فاصله مناسب بین اجزای داخلی گیربکس را حفظ میکنند و از اصطکاک و تماس ناخواسته بین قطعات جلوگیری میکنند.
-
صفحات فلزی ضد سایش: در برخی گیربکسها برای افزایش دوام، صفحات از آلیاژهای خاصی با پوشش ضد سایش ساخته میشوند که مقاومت بیشتری در برابر خوردگی و سایش داشته باشند.
کاربرد هرکدام از این صفحات در بهبود عملکرد گیربکس و افزایش عمر مفید آن بسیار حیاتی است و انتخاب مناسب هر نوع صفحه براساس طراحی و شرایط کاری گیربکس انجام میشود.
6. علل اصلی خرابی صفحات گیربکس دریایی
خرابی صفحات گیربکس دریایی معمولاً نتیجه ترکیبی از عوامل مکانیکی، محیطی و انسانی است. مهمترین دلایل عبارتاند از:
-
سایش طبیعی و فرسودگی: تماس مداوم صفحات با یکدیگر و اصطکاک بالا موجب کاهش ضخامت و فرسایش سطح صفحات میشود.
-
کیفیت پایین روانکارها: استفاده از روغنهای نامناسب یا کاهش سطح روغن موجب افزایش اصطکاک و گرمای بیش از حد شده و باعث آسیب به صفحات میگردد.
-
خوردگی و زنگزدگی: رطوبت، نمک و شرایط سخت محیط دریایی میتواند به سرعت باعث خوردگی فلز صفحات شود.
-
بارگذاری ناگهانی و ضربات مکانیکی: تغییر ناگهانی در سرعت یا گشتاور میتواند باعث ترکخوردگی و شکستگی صفحات شود.
-
تنظیم نادرست گیربکس: مونتاژ یا تنظیم نادرست باعث افزایش فشار نامتوازن و آسیب سریعتر صفحات میشود.
-
آلودگی و ورود ذرات خارجی: ورود ذرات ساینده و ناخالصیها به داخل گیربکس باعث سایش زودرس صفحات میشود.
7. بررسی عیوب رایج صفحات گیربکس و راهکارهای رفع آنها
در تعمیر صفحات گیربکس دریایی، شناسایی و رفع عیوب رایج اهمیت فراوان دارد. برخی از مشکلات معمول و راهکارهای آنها عبارتند از:
-
سایش نامتوازن: باعث کاهش ضخامت غیر یکنواخت صفحات و افت عملکرد. راهکار: سنگزنی دقیق و تعویض صفحات آسیب دیده.
-
تابخوردگی صفحات: باعث ایجاد لرزش و فشار نامتوازن در گیربکس میشود. راهکار: صافکاری با پرسهای صنعتی یا تعویض صفحات تابخورده.
-
خوردگی سطحی و زنگزدگی: ناشی از شرایط محیطی و ورود رطوبت. راهکار: استفاده از پوششهای ضد خوردگی و تعویض قطعات آسیب دیده.
-
ترکخوردگی و شکستگی: اغلب به دلیل بارهای ضربهای یا تنظیم نادرست گیربکس. راهکار: جوشکاری تخصصی یا تعویض کامل صفحه.
-
فرورفتگی و خراشیدگی: به علت ورود ذرات ساینده یا ضربات ناگهانی. راهکار: صیقلکاری و پولیش، یا تعویض در موارد شدید.
تشخیص زودهنگام و رفع به موقع این عیوب باعث افزایش عمر صفحات و کاهش هزینههای نگهداری میشود.
8. نکات ایمنی هنگام تعویض صفحات گیربکس دریایی
تعویض صفحات گیربکس دریایی نیازمند رعایت دقیق نکات ایمنی است تا از آسیب به نیروی انسانی و تجهیزات جلوگیری شود:
-
استفاده از تجهیزات حفاظت فردی (PPE): شامل دستکشهای مقاوم، عینک ایمنی، کلاه ایمنی و لباس کاری مناسب.
-
اطمینان از خاموش بودن سیستم: قبل از شروع تعمیر، قطع کامل سیستم گیربکس و اطمینان از عدم حرکت قطعات.
-
کار در محیطهای دارای تهویه مناسب: به ویژه هنگام استفاده از مواد شیمیایی و جوشکاری.
-
استفاده از ابزار و دستگاههای استاندارد: برای باز و بسته کردن قطعات، اندازهگیری و تعمیر.
-
آموزش کارکنان: همه افرادی که در فرآیند تعمیر دخیل هستند باید آموزشهای لازم ایمنی و فنی را دیده باشند.
-
بررسی دقیق محل کار: اطمینان از نبود رطوبت اضافی، مواد قابل اشتعال و موانع فیزیکی.
-
دوری از بارهای اضافی: هنگام جابجایی صفحات سنگین، استفاده از جرثقیل یا تجهیزات مکانیکی مناسب.
رعایت این نکات نه تنها سلامت کارکنان را تضمین میکند بلکه موجب کیفیت بهتر تعمیرات و طول عمر بیشتر گیربکس میگردد.
